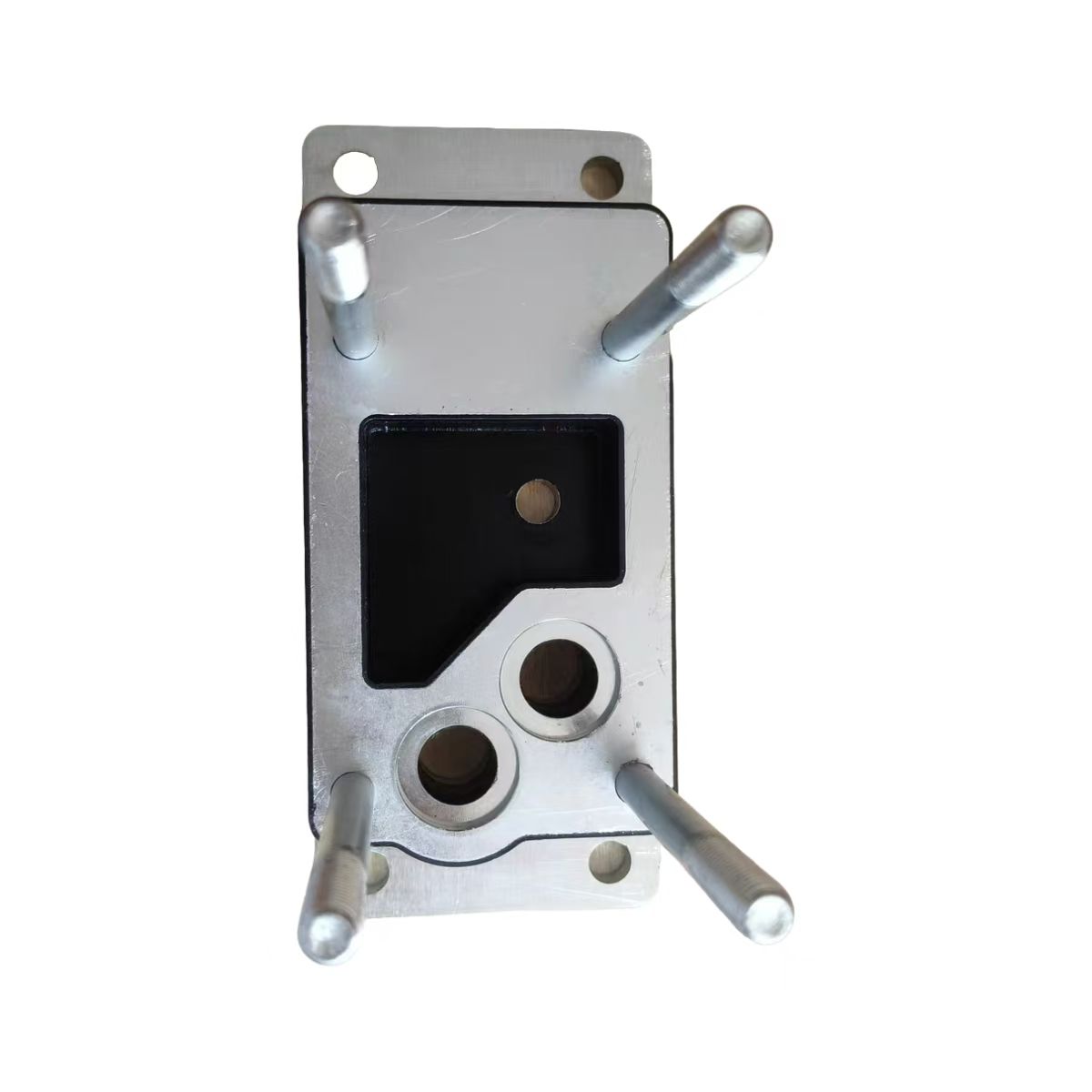

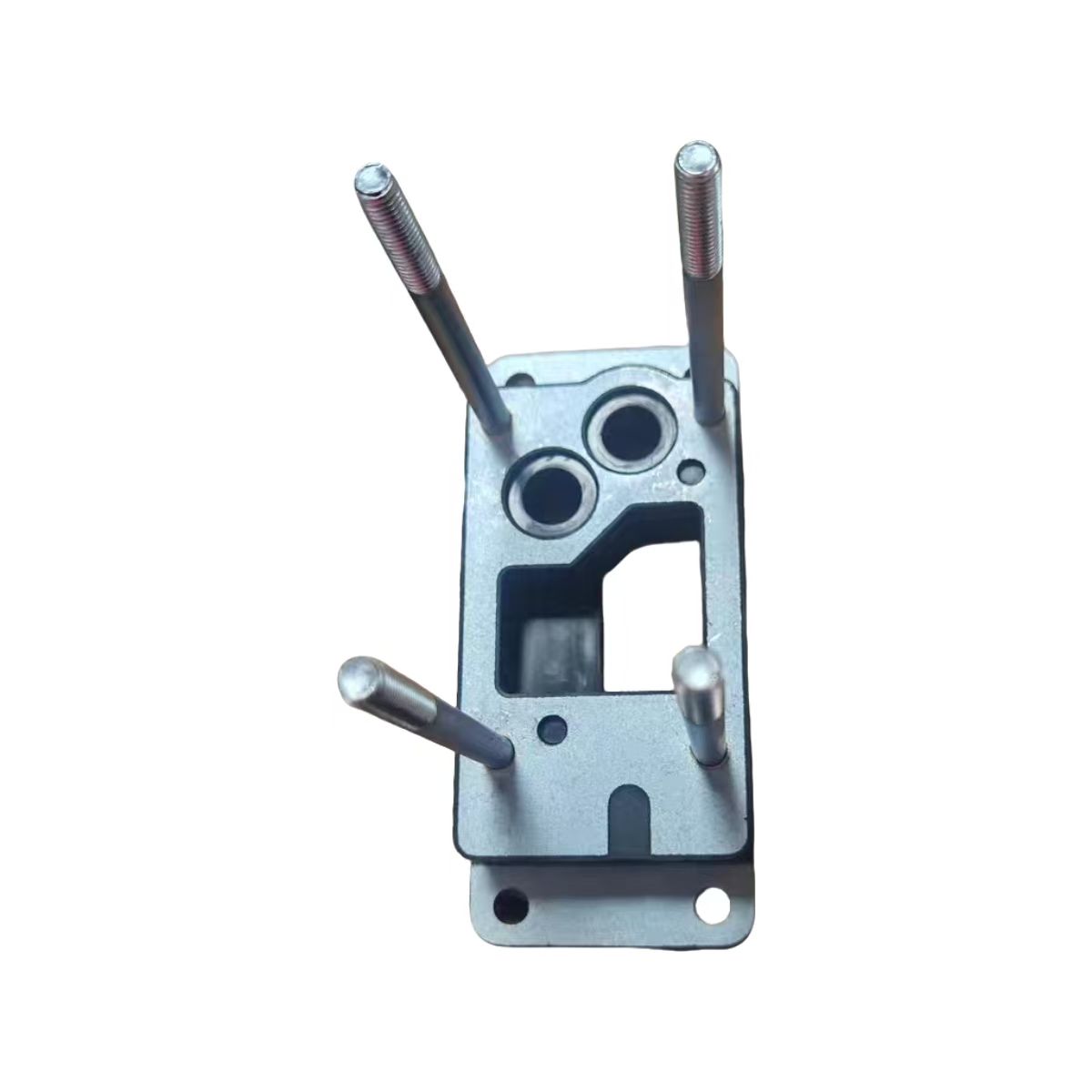

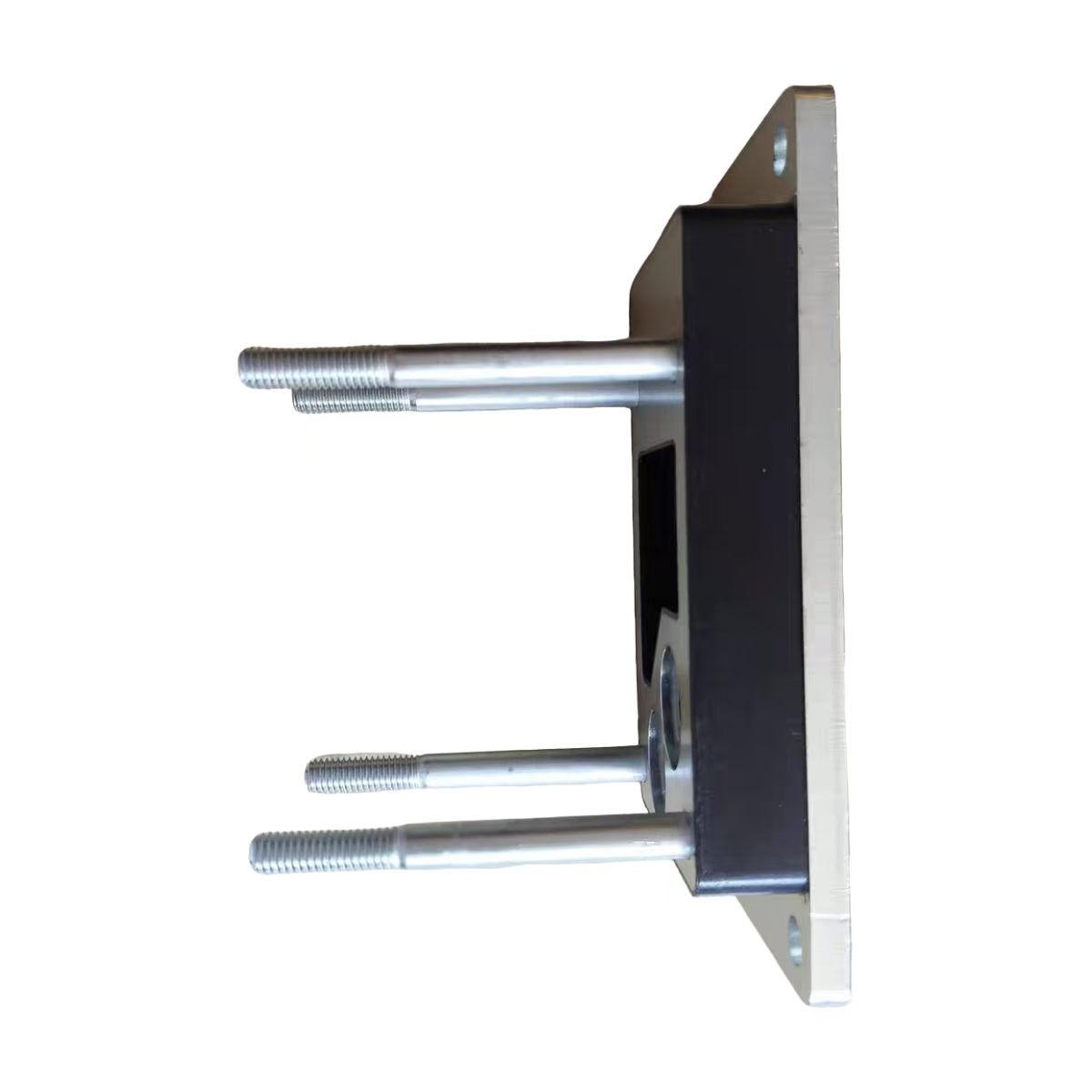

Pelat Peredam Retarder Hidraulik CEPAT untuk Truk Shacman

Pelat Peredam Retarder Hidraulik CEPAT untuk Truk Shacman adalah komponen pemasangan dan pelindung yang dipasok oleh Skyond, diproduksi di fasilitas kami di Cina. Pelat peredam ini dirancang untuk katup kontrol proporsional pneumatik pada sistem retarder hidrolik FAST, yang biasa ditemukan pada truk tugas berat Shacman termasuk seri X5000, X6000, dan M3000S, serta merek lain yang dilengkapi dengan retarder FAST seperti Sinotruk HOWO, Yutong, dan Yaxing. Pelat Peredam Retarder dipasang langsung ke rakitan badan katup kontrol, mengamankan katup proporsional yang mengatur tekanan udara yang masuk ke wadah oli retarder. Kontrol tekanan ini menentukan aliran oli ke ruang kerja, yang pada gilirannya mengatur torsi pengereman. Pelat peredam yang aus atau hilang memungkinkan getaran berlebihan mencapai katup presisi, menyebabkan pengereman tidak menentu, tertundanya pengikatan, atau kegagalan total katup. Menggantinya dengan Pelat Peredam Retarder akan memulihkan pengoperasian katup yang stabil dan gaya hidraulik yang konsisten untuk deselerasi kendaraan yang lebih aman.

Keunggulan Produk

Mengamankan katup proporsional terhadap getaran.

Pelat Peredam Retarder Hidraulik CEPAT untuk Truk Shacman menahan katup proporsional elektromagnetik dengan kuat ke badan katup retarder. Hal ini mencegah pergerakan katup atau distorsi sinyal yang disebabkan oleh getaran jalan dan pantulan kendaraan, memastikan retarder merespons perintah pengemudi secara konsisten.

Memperpanjang masa pakai komponen.

Dengan menyerap energi guncangan dan getaran sebelum mencapai katup proporsional, pelat peredam mengurangi keausan pada komponen internal katup seperti spul, pegas, dan solenoid. Hal ini berarti interval servis lebih lama dan penggantian katup lebih sedikit sepanjang masa pakai kendaraan.

Konstruksi logam-karet komposit.

Pelat baja memberikan pemasangan yang kaku dan posisi katup yang presisi, sedangkan lapisan karet yang diikat menyerap getaran frekuensi tinggi. Desain terintegrasi ini menghilangkan kebutuhan akan braket pemasangan dan isolator terpisah, menyederhanakan perakitan katup dan mengurangi potensi titik kegagalan.

Mempertahankan keunggulan pengereman inti retarder.

Katup proporsional yang stabil memungkinkan retarder menghasilkan potensi pengereman penuh tanpa deselerasi bebas aus, kinerja konsisten tanpa pemudaran termal, dan mengurangi ketegangan pada rem servis dan ban. Bagi operator armada, hal ini berarti biaya pemeliharaan yang lebih rendah dan penghematan bahan bakar yang lebih baik.

Penggantian OEM langsung.

Lubang pemasangan, ketebalan pelat, dan dimensi keseluruhan sesuai dengan spesifikasi peralatan asli. Pemasangan tidak memerlukan modifikasi pada badan katup atau komponen sekitarnya.

Spesifikasi Utama

Apa peran Redaman？

Pelat Peredam Retarder Hidraulik FAST untuk Truk Shacman memiliki tiga fungsi penting dalam sistem kontrol retarder:

Pemasangan yang aman. Pelat tersebut mengencangkan katup proporsional elektromagnetik dengan kuat ke badan katup retarder. Fiksasi mekanis ini mencegah katup bergeser atau kendor akibat getaran kendaraan, menjaga keselarasan yang tepat antara katup dan sambungan pneumatik dan listriknya.

Peredam getaran.Lapisan karet terintegrasi menyerap dan menghilangkan energi guncangan dan getaran dari jalan raya dan drivetrain. Tanpa redaman ini, getaran akan ditransmisikan langsung ke komponen internal katup seperti spool, pegas, dan solenoid yang menyebabkan keausan dini, respons tidak menentu, atau kegagalan total.

Perlindungan integritas sinyal.Dengan mengisolasi katup dari getaran, Pelat Peredam Retarder mencegah sinyal palsu atau distorsi sinyal mencapai unit kontrol elektronik. Katup proporsional mengandalkan sinyal listrik yang tepat dari ECU untuk mengatur tekanan udara. Pantulan kontak yang disebabkan oleh getaran atau koneksi yang terputus-putus dapat menyebabkan ECU salah mengartikan posisi katup, sehingga menyebabkan penerapan torsi pengereman yang salah.

Bagi pengemudi, hal ini berarti respons pengereman linier yang dapat diprediksi di semua mode pengoperasian retarder, mulai dari fungsi penurunan kecepatan konstan hingga mode pengereman aktif penuh.

Tentang Konstruksi Produk

Pelat Peredam Retarder ini memiliki konstruksi komposit: pelat baja karbon Q235 yang direkatkan pada lapisan peredam karet.

Pelat baja karbon Q235.Baja kelas struktural ini memberikan kekakuan yang diperlukan untuk memasang katup proporsional dengan aman. Ini tahan terhadap tekukan dan deformasi akibat gaya penjepitan baut pemasangan dan beban getaran dari kendaraan. Pelat baja menjaga orientasi katup yang tepat relatif terhadap badan katup, memastikan sambungan pneumatik dan listrik tetap selaras.

Lapisan peredam karet.Lapisan elastomer menyerap energi getaran frekuensi tinggi dan mengubahnya menjadi panas, yang dihamburkan melalui pelat. Kompon karet ini diformulasikan untuk mempertahankan sifat redamannya pada rentang suhu yang dihadapi dalam pengoperasian truk berat mulai dari start yang dingin di musim dingin hingga panas yang berkelanjutan dari sistem retarder selama penurunan yang jauh.

Keunggulan desain komposit.Dengan mengikat logam dan karet menjadi satu unit, pelat redaman menyediakan pemasangan struktural dan isolasi getaran dalam satu komponen kompak. Hal ini menghilangkan kebutuhan akan braket pemasangan dan isolator karet yang terpisah, menyederhanakan perakitan katup dan mengurangi potensi titik kegagalan.

Model Retarder dan Aplikasi Kendaraan yang Kompatibel

Pelat Peredam Retarder Hidraulik FAST untuk Truk Shacman kompatibel dengan rangkaian lengkap model retarder hidraulik FAST:

1. FH400B (koneksi seri). Dipasang sejajar dengan transmisi, cocok untuk kendaraan yang ruangnya memungkinkan pemasangan seri.

2. FH240B. Model koneksi seri yang ringkas untuk aplikasi tenaga kuda yang lebih rendah.

3. FHB320B (koneksi paralel). Dipasang di samping transmisi, menjaga antarmuka power take-off (PTO).

4. FHB400B. Model koneksi paralel berkapasitas lebih tinggi.

Model retarder ini dipasang dari pabrik atau dipasang oleh dealer pada:

1. Shacman X5000, X6000, M3000S, dan truk berat Shacman lainnya

2. Seri Sinotruk HOWO

3. Bus dan bus Yutong dan Yaxing

4. Merek kendaraan niaga lainnya yang menggunakan retarder FAST

Untuk bengkel dan operator armada, Retarder Damping Plate menyediakan satu SKU yang mencakup beberapa model retarder dan aplikasi kendaraan, sehingga menyederhanakan manajemen inventaris.

Instalasi dan Pemeliharaan

Mengganti Pelat Peredam Retarder memerlukan perhatian terhadap detail:

Instalasi profesional direkomendasikan

Pekerjaan tersebut meliputi pembongkaran badan katup kontrol retarder. Kami menyarankan agar teknisi yang berpengalaman dalam servis retarder CEPAT melakukan penggantian.

Spesifikasi torsi

Baut pemasangan harus dikencangkan hingga torsi yang ditentukan menggunakan kunci momen. Pengencangan yang berlebihan dapat merusak badan katup atau pelat peredam; pengetatan yang kurang memungkinkan terjadinya gerakan dan getaran.

Periksa komponen terkait

Dengan katup dilepas, periksa katup proporsional itu sendiri apakah ada kerusakan. Periksa seal O-ring dari kekerasan, retak, atau perubahan bentuk, dan ganti jika perlu.

Tes fungsi setelah instalasi

Setelah perakitan kembali, uji retarder melalui semua mode pengoperasian dengan kecepatan konstan, dan setiap tahap pengereman  untuk memastikan gaya pengereman normal dan tidak ada kebocoran udara atau oli.

Sebagian besar instalasi dapat diselesaikan dalam waktu kurang dari satu jam oleh teknisi berpengalaman.

Bagaimana Skyond Mengontrol dan Menguji Kualitasnya?

Setiap Pelat Peredam Retarder Hidraulik CEPAT untuk Truk Shacman yang dipasok oleh Skyond diperiksa sebelum pengiriman:

Verifikasi dimensi.Lokasi lubang pemasangan pelat, ketebalan, dan dimensi keseluruhan diperiksa berdasarkan spesifikasi OEM untuk memastikan pemasangan yang benar.

Integritas ikatan karet. Lapisan karet diperiksa untuk ikatan yang tepat pada pelat baja, tanpa ada rongga atau pemisahan.

Permukaan akhir.Pelat baja diperiksa apakah ada gerinda, tepi tajam, atau korosi yang dapat mempengaruhi masa pakai atau pemasangan.

Pengujian sampel. Sampel acak dari setiap batch dikenai uji kompresi dan getaran untuk memverifikasi kinerja redaman.

Manufaktur Tingkat Lanjut di Skyond

Skyond mengoperasikan fasilitas manufaktur modern yang dilengkapi dengan mesin presisi dan jalur produksi otomatis. Pabrik kami mampu memproduksi Pelat Peredam Retarder Hidraulik CEPAT untuk Truk Shacman dan komponen presisi lainnya dengan standar kualitas yang konsisten.

Mesin CNC presisi. Peralatan CNC kami menangani pemotongan dan pembentukan komponen logam sesuai spesifikasi yang tepat. Untuk pelat peredam, hal ini memastikan lokasi lubang pemasangan yang akurat, ketebalan pelat yang konsisten, dan pemasangan yang tepat pada badan katup. Keakuratan dimensi secara langsung mempengaruhi kemudahan pemasangan dan kemampuan pelat untuk menjaga kesejajaran katup di bawah getaran.

Perakitan otomatis dan kontrol kualitas. Proses otomatis mengurangi kesalahan manusia dan memastikan kualitas build yang konsisten di seluruh proses produksi. Setiap batch menjalani pemeriksaan dalam beberapa tahap, mulai dari verifikasi bahan mentah hingga pengujian produk jadi.

Garis ikatan karet khusus. Lapisan peredam karet direkatkan ke pelat baja menggunakan proses terkontrol yang memastikan adhesi yang tepat tanpa rongga atau delaminasi. Integritas ikatan ini sangat penting bagi kinerja peredam getaran pelat selama masa pakainya.

Peralatan pengujian. Alat pengukuran dan penguji kelistrikan dengan akurasi tinggi memverifikasi kinerja produk dalam kondisi pengoperasian simulasi. Sampel acak dari setiap batch dikenai uji kompresi dan getaran untuk memastikan karakteristik redaman memenuhi spesifikasi.

Kapasitas produksi. Fasilitas kami mendukung produksi skala besar untuk memenuhi pesanan massal dengan tetap menjaga kualitas yang konsisten. Untuk operator armada dan perusahaan dagang yang membutuhkan pengiriman dalam jumlah besar, kami dapat meningkatkan skala produksi sesuai kebutuhan.

Pengiriman Global dan Logistik

Skyond mengekspor ke Rusia, Asia Tengah, Asia Tenggara, Afrika, Amerika Selatan, dan wilayah lainnya. Tim logistik kami menangani:

1. Pemuatan kontainer dengan pengamanan yang tepat untuk mencegah kerusakan dalam perjalanan

2. Dokumentasi bea cukai untuk kelancaran izin

3. Perutean ke pelabuhan-pelabuhan utama untuk pengiriman internasional yang efisien

Pesanan paling normal untuk Pelat Peredam Retarder Hidraulik CEPAT untuk kapal Truk Shacman dalam waktu 7-45 hari setelah konfirmasi pembayaran. Untuk pelanggan dengan kebutuhan reguler, kami dapat mengatur pengiriman terjadwal atau menjaga inventaris di gudang forwarder untuk pengiriman lebih cepat.

Pertanyaan Umum

Q1: Nomor bagian mana yang sesuai dengan pelat redaman ini?

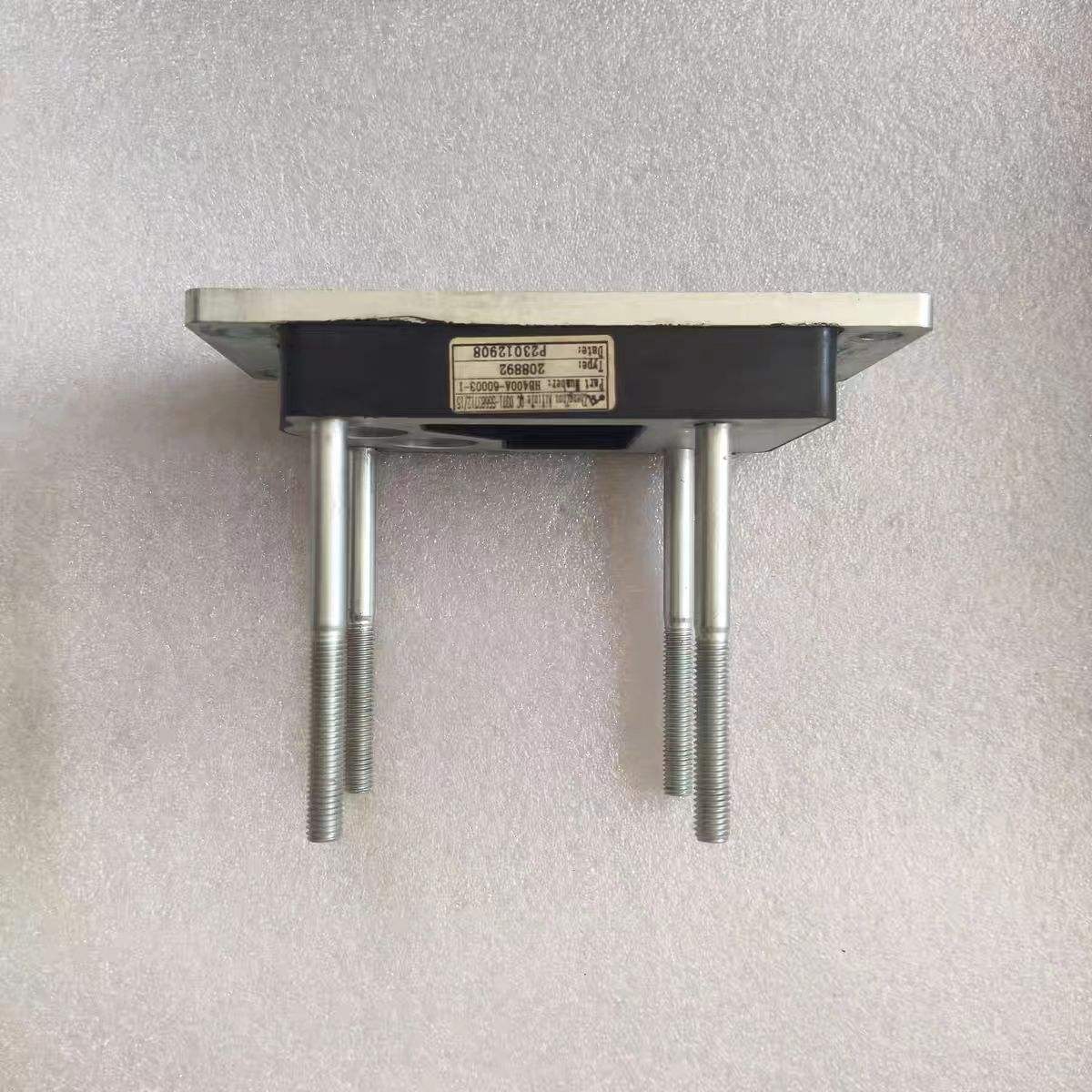

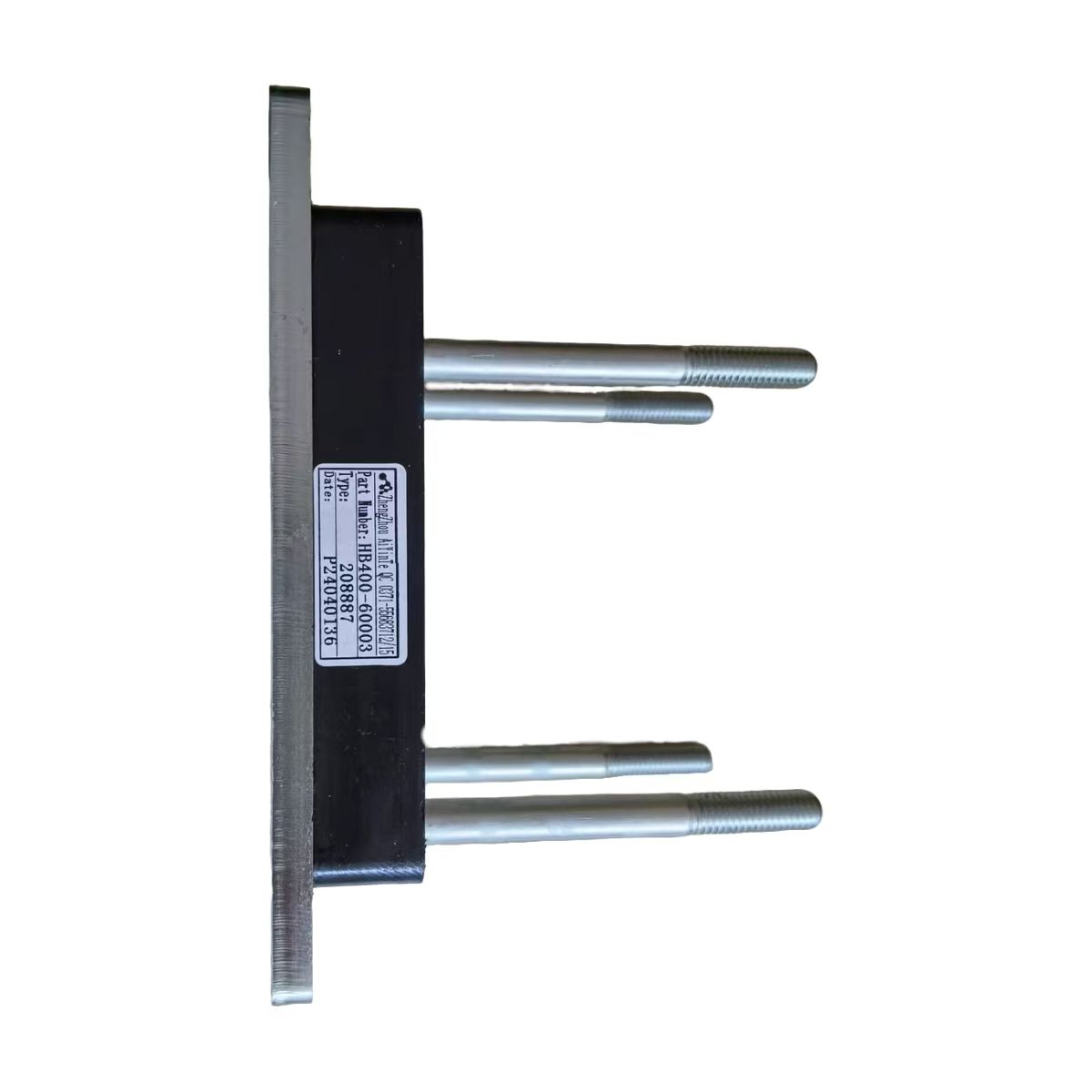

Pelat redaman tersedia sebagai HB400-60003 dan HB400-60002. Rakitan katup proporsional lengkap dengan pelat peredam adalah HB400-60001.

Q2: Bagaimana cara memastikan pelat redaman ini cocok dengan truk saya?

Periksa model retarder pada pelat identifikasi pada badan retarder. Model yang kompatibel termasuk FH400B, FH240B, FHB320B, dan FHB400B. Atau, berikan VIN kendaraan Anda kepada pemasok Anda untuk pencocokan persis di katalog suku cadang elektronik FAST atau Shacman.

Q3: Apa yang harus saya ganti bersama dengan pelat peredam?

Periksa katup proporsional terhadap kerusakan. Periksa segel O-ring dari penuaan atau keausan, dan ganti jika perlu.

Q4: Dapatkah saya menginstalnya sendiri?

Pekerjaan ini melibatkan badan katup pengatur retarder. Kami merekomendasikan pemasangan oleh teknisi dengan pengalaman servis retarder CEPAT untuk memastikan pengujian torsi dan fungsi yang benar.
